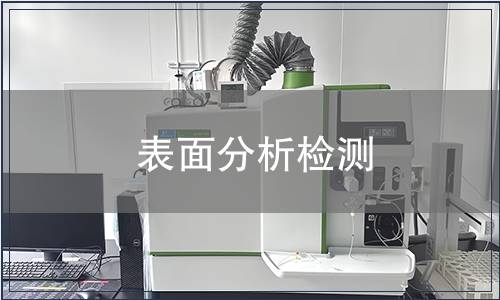

表面分析检测

检测信息（部分）

问：什么是表面分析？

答：表面分析是指利用特定的物理或化学方法，对固体材料的表面及近表面的化学组成、原子结构、电子态、形貌等特征进行表征的技术手段。该服务旨在帮助客户了解材料表面的微观状态，为材料研发、质量控制、失效分析等提供科学依据。

问：表面分析的主要用途范围有哪些？

答：表面分析广泛应用于半导体制造、纳米材料研发、金属腐蚀与防护、高分子材料改性、薄膜涂层工艺优化、航空航天零部件检测以及新能源电池材料研究等领域。凡是涉及材料界面性能、表面清洁度、镀层质量及微量污染物的分析场景，均可适用。

问：表面分析的检测概要是什么？

答：检测过程通常包括样品制备、仪器参数设定、数据采集与处理三个主要阶段。技术人员会根据样品的物理性质和检测目的，选择合适的激发源（如光子、电子、离子）作用于样品表面，收集激发出的信号进行定性或定量分析，终生成包含元素组成、化学态及深度分布信息的检测报告。

检测项目（部分）

• 表面形貌分析：观测材料表面的微观几何形状、粗糙度及纹理特征。
• 元素定性分析：确定材料表面存在的具体化学元素种类。
• 元素定量分析：计算材料表面各组成元素的原子百分比含量。
• 化学价态分析：解析元素所在的化学环境及成键状态。
• 深度剖析：通过离子刻蚀技术分析元素随深度变化的分布情况。
• 表面能测试：测量固体表面的自由能，评估润湿性能。
• 接触角测量：通过液滴形状分析材料表面的亲疏水性。
• 表面电阻率：评估材料表面的导电性能或绝缘性能。
• 微观结构观察：分析材料表面的晶粒尺寸、晶界及相组成。
• 表面污染物鉴定：识别附着在材料表面的有机或无机杂质。
• 镀层厚度测量：测定表面涂层或镀膜的几何厚度。
• 薄膜附着力：评估薄膜层与基体材料结合的牢固程度。
• 表面硬度：测量材料表面抵抗局部塑性变形的能力。
• 晶格常数测定：分析晶体材料表面的晶格参数。
• 表面粗糙度：量化表面微观不平度的高度和间距参数。
• 孔隙结构分析：表征多孔材料表面的孔径大小与分布。
• 成分偏析分析：研究合金元素在表面或晶界的聚集现象。
• 官能团鉴定：识别高分子材料表面的特定化学官能团。
• 氧化层厚度：测定金属表面自然氧化或热处理氧化膜的厚度。
• 表面电荷密度：分析材料表面带电状态及电荷分布情况。
• 纳米压痕测试：在微纳米尺度下测量材料的硬度与模量。
• 摩擦系数测定：评估材料表面在摩擦过程中的阻力特性。

检测范围（部分）

• 半导体晶圆
• 金属合金材料
• 高分子薄膜
• 玻璃陶瓷制品
• 纳米粉体材料
• 复合材料界面
• 光学镜片镀膜
• 太阳能电池板
• 柔性显示屏
• 医用植入器材
• 防腐涂层
• 磁性材料
• 锂电电极材料
• 橡胶弹性体
• 纺织纤维
• 油漆涂层
• 胶粘剂界面
• 催化剂颗粒
• 珠宝首饰表面
• 硬质合金刀具

检测仪器（部分）

• X射线光电子能谱仪
• 俄歇电子能谱仪
• 扫描电子显微镜
• 透射电子显微镜
• 原子力显微镜
• 二次离子质谱仪
• 接触角测量仪
• X射线衍射仪
• 电子探针显微分析仪
• 台阶仪
• 纳米压痕仪
• 辉光放电质谱仪

检测总结

通过上述对表面分析检测信息的介绍、具体参数项目的罗列以及相关仪器设备的展示，可以看出表面分析技术在揭示材料微观特性方面发挥着重要作用。该服务能够为工业生产与科学研究提供详实的表面数据支持，协助客户有效解决材料表面的成分解析、质量控制及失效机理探究等实际问题，具有广泛的适用性与较高的应用价值。

检测优势

检测资质（部分）

检测流程

1、中析检测收到客户的检测需求委托。

2、确立检测目标和检测需求

3、所在实验室检测工程师进行报价。

4、客户前期寄样，将样品寄送到相关实验室。

5、工程师对样品进行样品初检、入库以及编号处理。

6、确认检测需求，签定保密协议书，保护客户隐私。

7、成立对应检测小组，为客户安排检测项目及试验。

8、7-15个工作日完成试验，具体日期请依据工程师提供的日期为准。

9、工程师整理检测结果和数据，出具检测报告书。

10、将报告以邮递、传真、电子邮件等方式送至客户手中。

检测优势

1、旗下实验室用于CMA/CNAS/ISO等资质、高新技术企业等多项荣誉证书。

2、检测数据库知识储备大，检测经验丰富。

3、检测周期短，检测费用低。

4、可依据客户需求定制试验计划。

5、检测设备齐全，实验室体系完整

6、检测工程师专业知识过硬，检测经验丰富。

7、可以运用36种语言编写MSDS报告服务。

8、多家实验室分支，支持上门取样或寄样检测服务。

检测实验室（部分）

结语

以上为表面分析检测的检测服务介绍,如有其他疑问可联系在线工程师！
